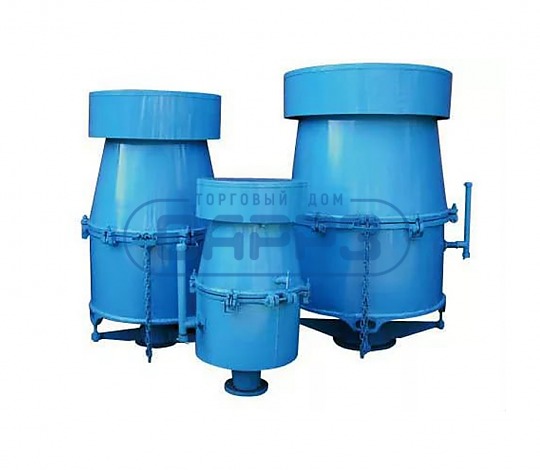

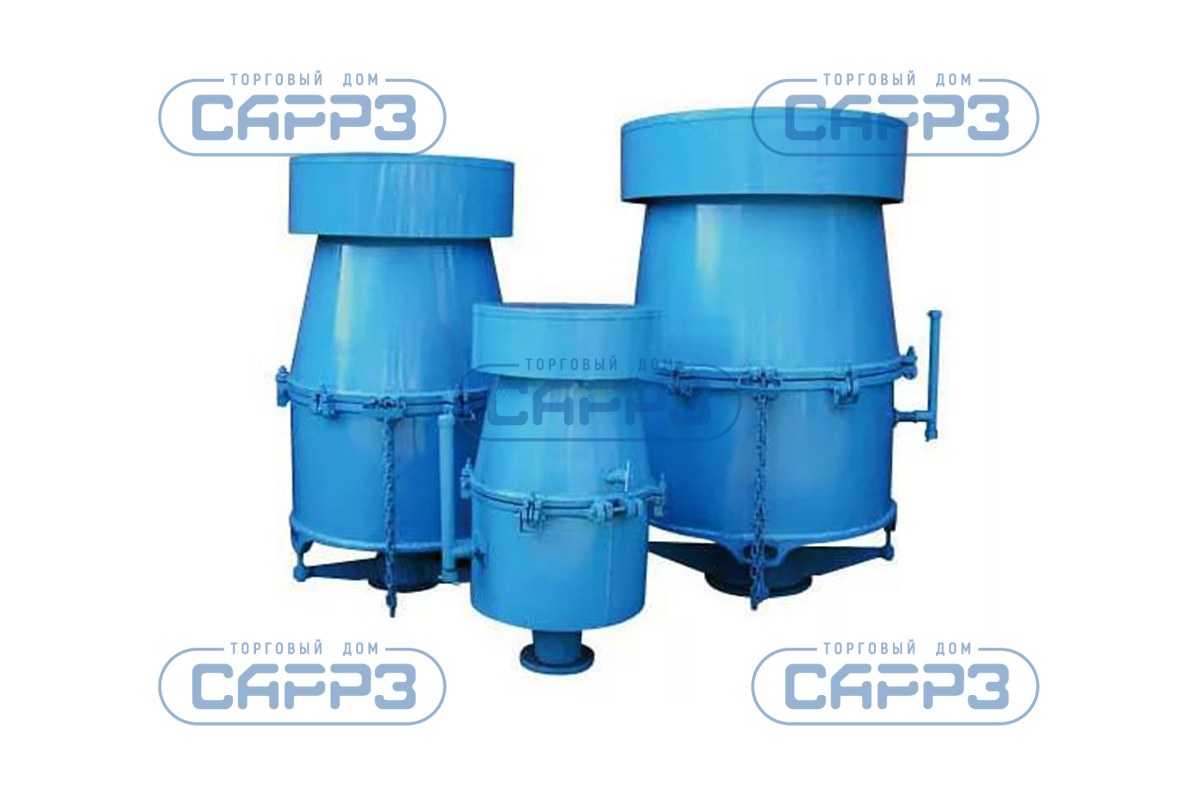

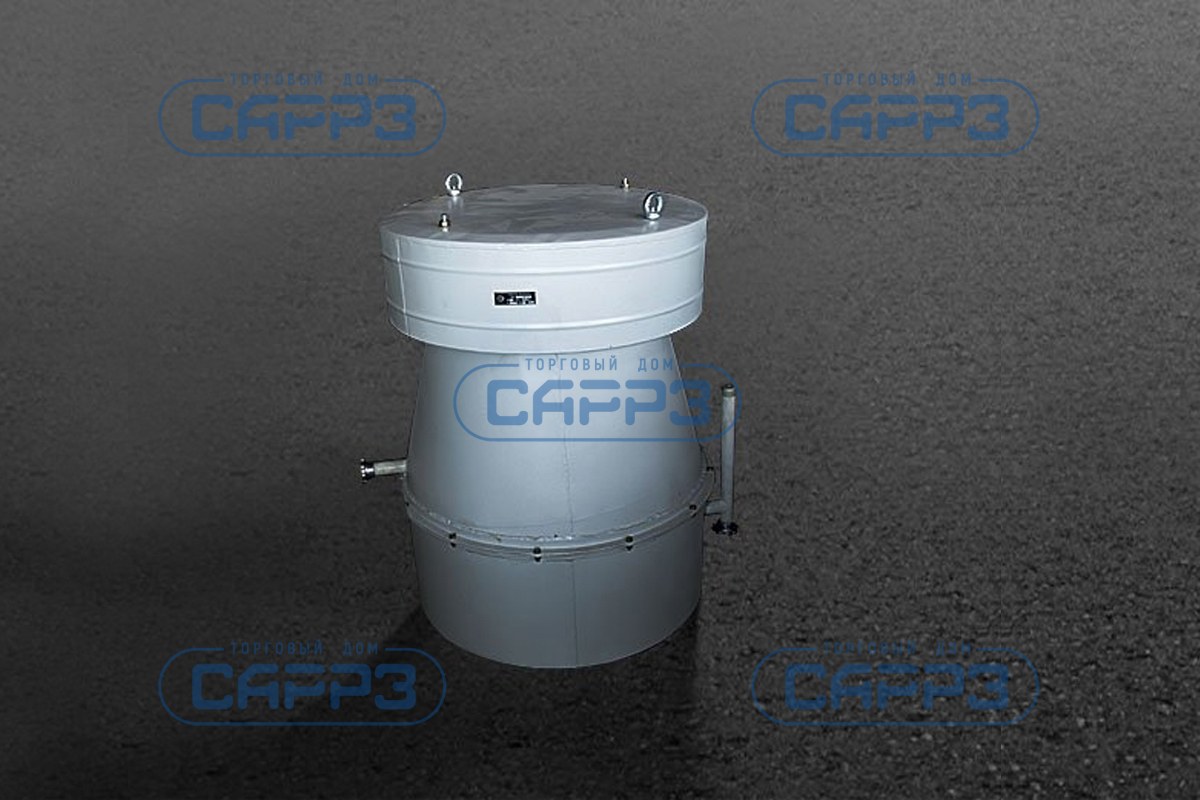

Предохранительный гидравлический клапан КПГ
Описание
ТД САРРЗ приостановил поставку данного вида оборудования.
Актуальный список товаров доступен в разделе "Продукция".
Предохранительный гидравлический клапан КПГ служит для защиты вертикальных резервуаров с нефтепродуктами от повышенного давления газовоздушного пространства и предотвращения разрушения резервуара.
Клапан КПГ используется вместе с механическими дыхательными клапанами НКДМ, КДМ, КДС.
КПГ срабатывает при выходе из строя дыхательного клапана.
Клапаны КПГ устанавливаются на вертикальные резервуары с нефтью и нефтепродуктами с давлением 6 - 25 кПа.
Клапан КПГ изготавливается из искробезопасных материалов.
Конструкция и принцип действия гидравлических клапанов КПГ
В предохранительный клапан КПГ наливаются незамерзающие, неиспаряющиеся и маловязкие жидкости, например, раствор глицерина, этилен-гликоль и др. При срабатывании клапана, образуется гидравлический затвор, через который из резервуара выходят излишние газы, а в резервуар поступает недостающий для нормальной работы воздух.
Когда рабочее давление в резервуаре превышает заданное значение, пары нефтепродукта внутри клапана давят на поверхность жидкости, залитой в клапан. Постепенно, с повышением давления клапан вытесняется за перегородку. Так как нижняя часть перегородки зубчатая, воздух проходит спокойно, клапан работает без рывков, плавно. Уровень залитой жидкости повышается до того момента, когда пары нефтепродукта достигают зубьев на перегородке и начинают прорываться через слой жидкости из клапана. При образовании избыточного вакуума внутри резервуара клапан действует в обратном направлении до поступления атмосферного воздуха внутрь резервуара через впадины зубцов перегородки.
Гидравлический предохранительный клапан КПГ устанавливается в комплекте с огнепреградителем.

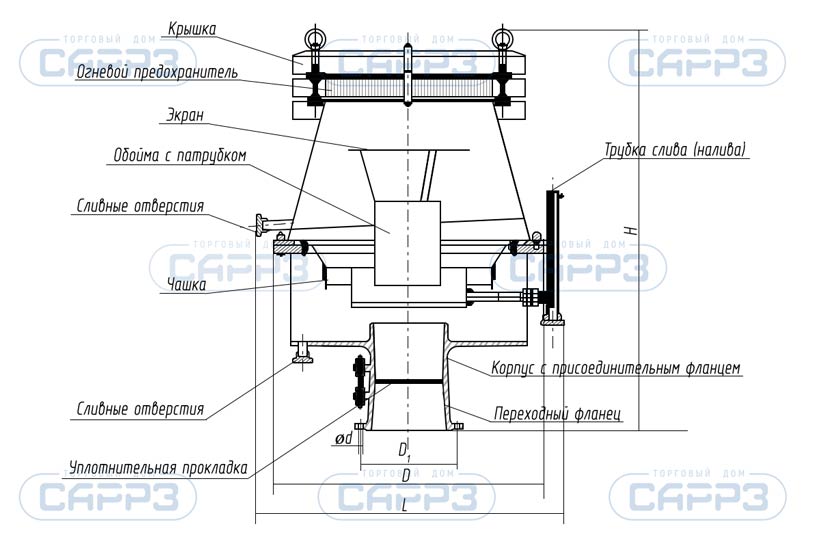

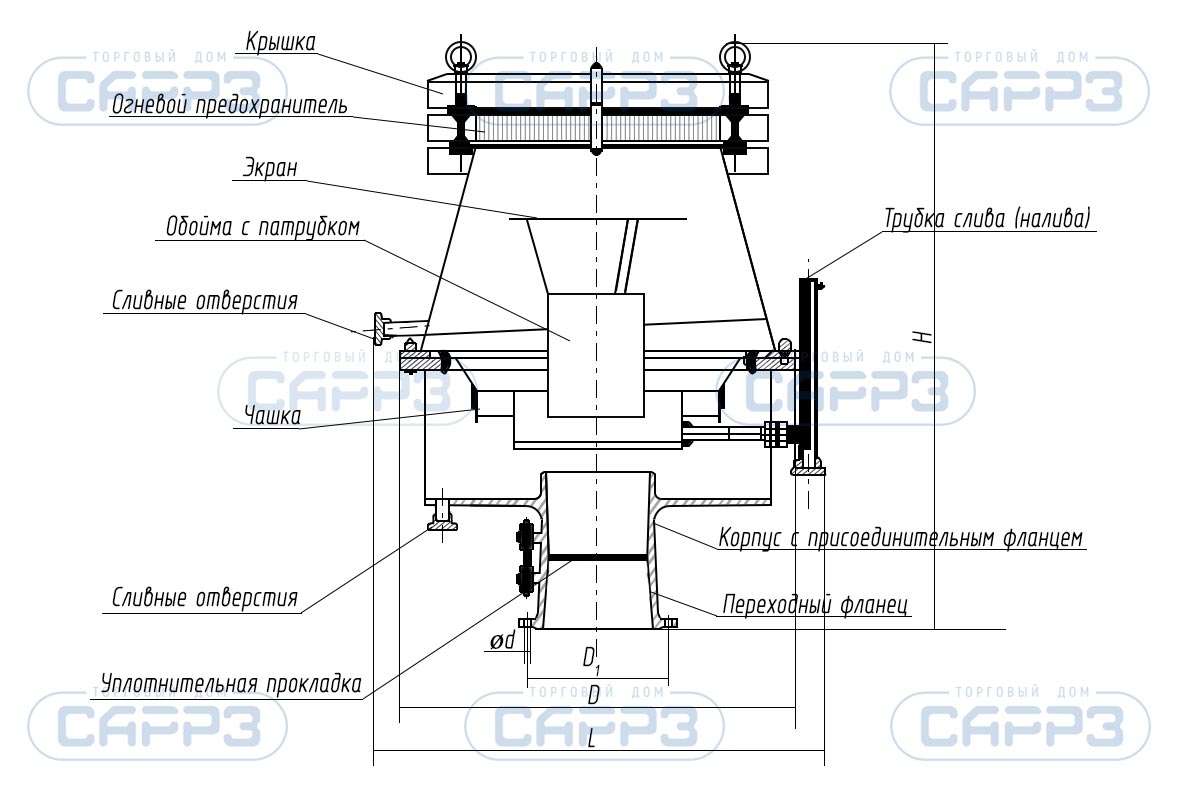

Схема устройства гидравлического предохранительного клапана КПГ
Технические характеристики гидравлических клапанов КПГ
| Наименование параметра | КПГ–100 | КПГ–150 | КПГ–200 | КПГ–250 | КПГ–350 |
|---|---|---|---|---|---|
| Диаметр условного прохода присоединительного патрубка DN, мм | 100 | 150 | 200 | 250 | 350 |
| Давление срабатывания, Па (мм вод. ст.), не более | 1961 (200) | ||||
| Вакуум срабатывания в пределах Па (мм вод. ст.), не более | 392 (40) | ||||
| Пропускная способность (по воздуху), м3/ч, не более | 200 | 500 | 900 | 1500 | 2700 |
| Объем заливаемой жидкости гидрозатвора (трансформаторное масло), л, не более | 15 | 22 | 46,5 | ||
| Габаритные размеры, мм, не более: | |||||
| длина L | 980 | 980 | 1085 | 1180 | |
| ширина В | 845 | 845 | 960 | 1030 | |
| высота H | 1278 | 1295 | 1370 | 1510 | |
| Присоединительные размеры, мм: | |||||
| D | 205 | 260 | 315 | 370 | 485 |
| D1 | 170 | 225 | 280 | 335 | 445 |
| d | 18 | 18 | 18 | 18 | 22 |
| Масса, кг, не более | 126 | 130 | 134 | 245 | 265 |
По устойчивости к воздействию климатических факторов внешней среды предохранительный клапан КПГ изготавливается в исполнении У категории размещения 1 по ГОСТ 15150-69.
